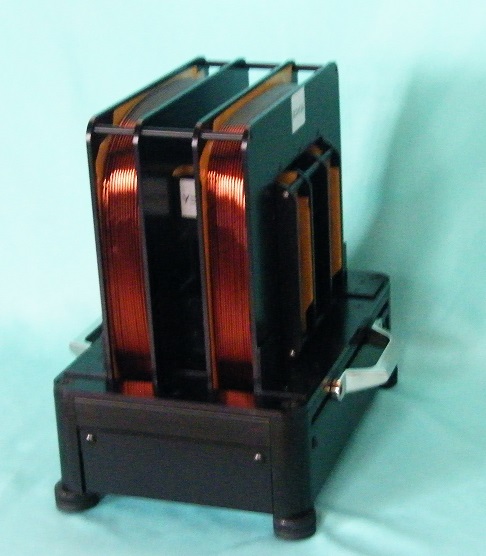

2 軸ヘルムホルツコイル

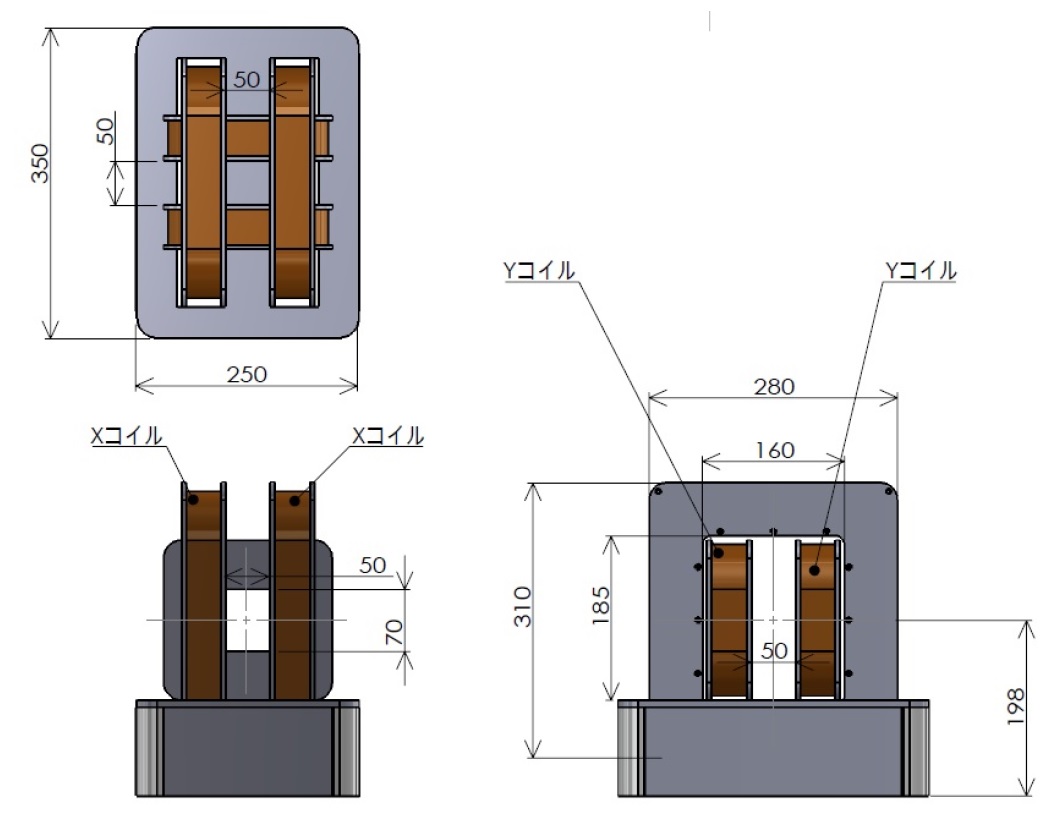

型式 ＴＴＲＨ101-100

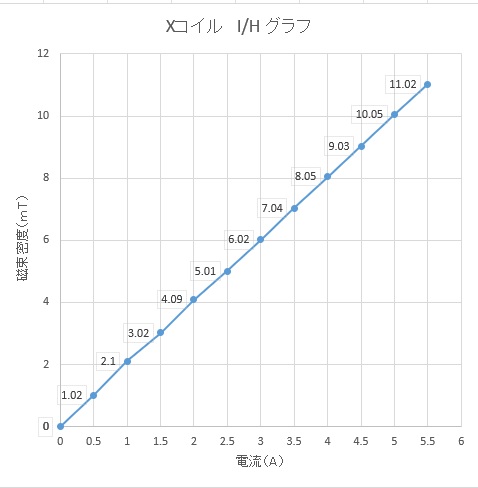

Ｘコイル

仕様

 コイル間隔 50mm±2mm
コイル内径 160×190
コイル外径 280×310
発生磁界 10（mT）100（Oe)
電流 5A
電圧 9.5V（コイル温20℃にて）
冷却 自然空冷
重量 約25kg

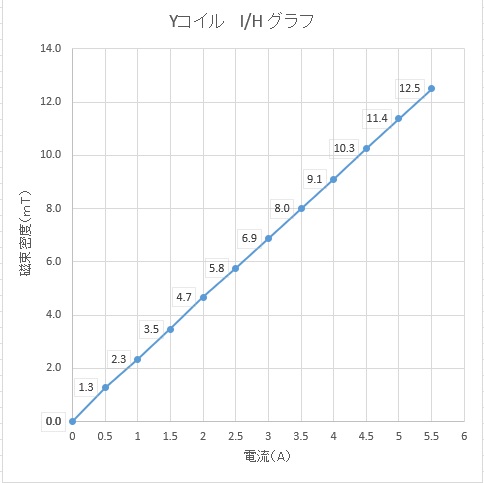

Ｙコイル

仕様

 コイル間隔 50mm±2mm
コイル内径 70×80
コイル外径 180×190
発生磁界 10（mT）100（Oe)
電流 5A
電圧 4.5V（コイル温20℃にて）
冷却 自然空冷
重量 約15kg

PDFダウンロード
